Máy đo công suất quang là gì? Cách sử dụng máy đo hiệu quả
Máy đo công suất quang là gì? Cách sử dụng máy đo hiệu quả
Tìm hiểu chi tiết về máy đo công suất quang: nguyên lý hoạt động, cách sử dụng và tiêu chí chọn mua thiết bị phù hợp. Click xem ngay!

Trong ngành viễn thông và công nghệ, hệ thống mạng cáp quang đóng vai trò then chốt trong việc truyền tải dữ liệu với tốc độ cao và ổn định. Để đảm bảo hiệu suất tối ưu cho các đường truyền quang, việc kiểm tra và đo lường công suất quang là vô cùng quan trọng. Đây chính là lý do tại sao máy đo công suất quang (OPM) trở thành một công cụ không thể thiếu trong quá trình lắp đặt, bảo trì và khắc phục sự cố hệ thống mạng quang.

Máy đo công suất quang là gì?

Máy đo công suất quang là thiết bị được sử dụng để đo lường sự suy hao tín hiệu trong quá trình truyền dẫn qua cáp quang. Thiết bị này tích hợp nguồn sáng và các chức năng đo đạc, giúp kiểm tra hiệu suất của nguồn phát, bộ thu và đường truyền quang học trong suốt quá trình thi công và vận hành hệ thống.

Máy đo công suất quang được thiết kế nhỏ gọn, dễ dàng cầm tay, phù hợp với nhiều ứng dụng trong các công nghệ sử dụng đường truyền quang học. Với cấu trúc đơn giản và màn hình hiển thị tiện lợi, thiết bị này chuyên đo một số thông số cơ bản liên quan đến nguồn phát và đường dẫn quang mang lại sự tiện lợi và hiệu quả cho người sử dụng.

Máy đo công suất quang là gì? Cách sử dụng máy đo hiệu quả

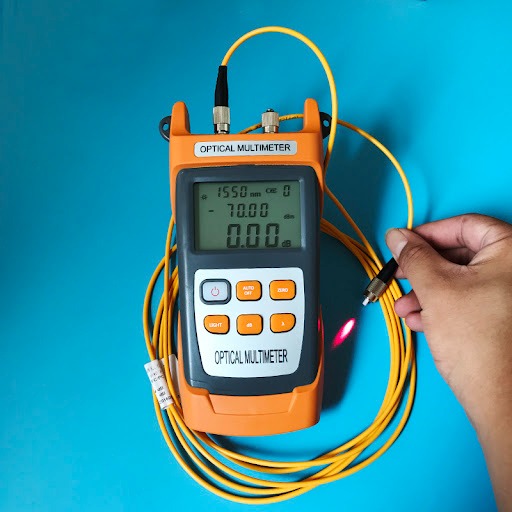

Giao diện cơ bản của máy đo công suất quang

Cấu tạo chính của máy bao gồm cảm biến hiệu chỉnh, mạch khuếch đại và màn hình hiển thị. Thiết bị này không chỉ hỗ trợ cài đặt, gỡ lỗi mà còn bảo trì mạng cáp quang đồng thời tương thích với nhiều loại đầu nối như SC, ST, FC, mang lại sự linh hoạt trong sử dụng.

Máy đo công suất quang được thiết kế nhỏ gọn, thuận tiện để di chuyển và sử dụng trong nhiều điều kiện khác nhau. Đặc biệt, giao diện máy thân thiện với người dùng nhờ tích hợp 4 nút chức năng chính:

  • Nút nguồn: Dùng để bật hoặc tắt máy, đảm bảo tiết kiệm năng lượng khi không sử dụng.

  • Nút dBm/W: Chuyển đổi giữa chế độ tuyến tính và chế độ logarit (dBm), phù hợp với từng nhu cầu đo lường.

  • Nút REF: Đặt mức công suất tham chiếu ban đầu để so sánh và phân tích tín hiệu.

  • Nút λ: Cho phép lựa chọn bước sóng phù hợp, với các bước sóng phổ biến như 850nm, 950nm, 1310nm, 1550nm, được tích hợp sẵn.

Để sử dụng máy đo công suất quang, bạn cần chuẩn bị thêm một đoạn cáp quang phù hợp để kết nối giữa đầu nối của máy và thiết bị cần đo. Chẳng hạn như nếu đầu nối trên máy đo là FC và thiết bị cần đo có đầu nối LC, bạn sẽ cần dây nhảy quang FC-LC. Việc lựa chọn dây nhảy quang phù hợp giúp đảm bảo quá trình đo đạt hiệu quả cao và chính xác nhất.

Máy đo công suất quang không chỉ là công cụ thiết yếu trong việc kiểm tra hiệu suất mạng quang mà còn rất hữu dụng trong việc xác định các vấn đề tín hiệu, từ đó hỗ trợ kỹ thuật viên tối ưu hóa hệ thống cáp quang một cách hiệu quả.

Máy đo công suất quang là gì? Cách sử dụng máy đo hiệu quả

Cách sử dụng máy đo công suất quang

Máy đo công suất quang thường được sử dụng cho việc đo suy hao quang và đo tín hiệu đường truyền internet.

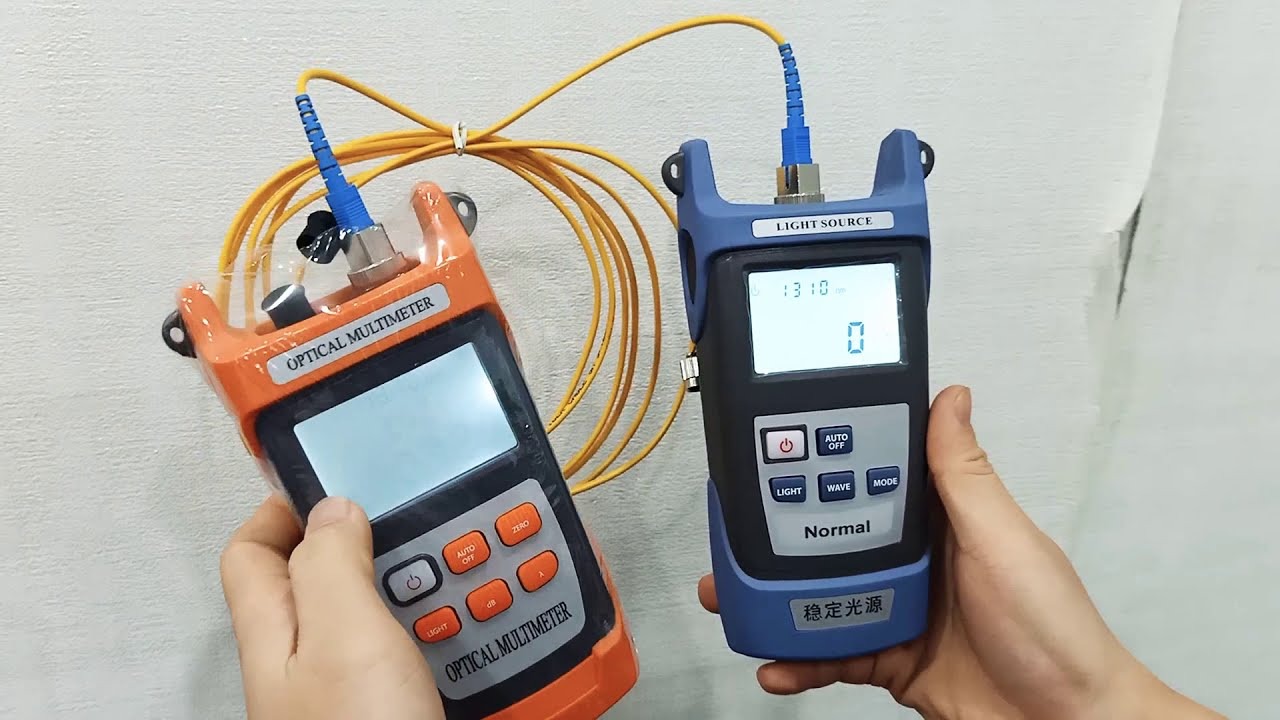

1. Cách sử dụng máy đo công suất quang đo suy hao quang

Quy trình đo suy hao quang được thực hiện theo các bước sau:

  1. Kết nối nguồn phát quang với sợi quang: Đầu tiên, nguồn phát quang sẽ phát một bước sóng ánh sáng vào sợi quang.

  2. Sử dụng máy đo công suất quang: Ở đầu kia của sợi quang, máy đo công suất quang sẽ tiếp nhận và đo mức công suất quang. Từ đó, máy sẽ xác định được lượng tín hiệu bị mất, tức là suy hao quang.

  3. Điều chỉnh bước sóng: Do suy hao quang thay đổi theo bước sóng, bạn cần điều chỉnh máy đo công suất quang sao cho bước sóng của nó phù hợp với bước sóng mà nguồn phát quang sử dụng. Nếu nguồn phát quang sử dụng bước sóng 1550nm, bạn cũng phải điều chỉnh máy đo công suất quang về bước sóng 1550nm để đảm bảo đo chính xác.

2. Cách sử dụng máy đo công suất quang đo tín hiệu đường truyền Internet

Dưới đây là quy trình đo tín hiệu đường truyền Internet bằng máy đo công suất quang:

  • Bật máy đo công suất quang: Đầu tiên, bật máy đo công suất quang bằng nút nguồn.

  • Chỉnh bước sóng: Máy đo công suất quang mặc định sẽ được cài đặt ở bước sóng 1310nm. Nếu cần muốn đo tín hiệu của đường truyền Internet, bạn có thể sử dụng bước sóng này.

  • Xác định thiết bị cần đo và lựa chọn dây nhảy quang: Tiếp theo, kiểm tra loại đầu nối của thiết bị cần đo để chọn loại dây nhảy quang phù hợp. Ví dụ, nếu đầu nối của máy đo là SC và thiết bị cần đo có đầu nối LC, bạn sẽ cần một dây nhảy quang SC-LC.

  • Tiến hành đo: Sau khi kết nối xong, bạn chỉ cần bấm nút để đo và xem kết quả công suất xuất hiện trên màn hình của máy, thường đo theo đơn vị dBm.

  • Đánh giá kết quả: Mức công suất đo được trong môi trường nhà thường sẽ ở mức khoảng 20dBm. Nếu kết quả đo thấp hơn mức bình thường, điều này có thể chỉ ra vấn đề về đường truyền và bạn cần kiểm tra lại.

Máy đo công suất quang là gì? Cách sử dụng máy đo hiệu quả

Lời kết

Máy đo công suất quang không chỉ là một công cụ đo lường mà còn là trợ thủ đắc lực giúp nâng cao hiệu quả hoạt động của các hệ thống cáp quang. Việc sử dụng thiết bị đúng cách giúp phát hiện kịp thời các vấn đề về suy hao tín hiệu, từ đó đưa ra các biện pháp khắc phục, đảm bảo hiệu suất mạng tối ưu. Hy vọng bài viết có thể cung cấp đến bạn những thông tin hữu ích nhất.
